Langwellen- und Nahfeldmessung: lokale Felder und Leitungswege untersuchen
Unter dem etablierten Begriff Langwellen- und Nahfeldmessung fassen wir zwei ergänzende Prüfwege zusammen. Nahfeldsonden untersuchen elektrische und magnetische Felder direkt an Geräten, Einbauten und technischen Bereichen. Leitungsbezogene Messungen richten den Blick auf Signale, die sich entlang zugänglicher Strom-, Steuer- oder Kommunikationswege ausbreiten.
Beide Verfahren arbeiten lokal. Der Techniker folgt einer technischen Auffälligkeit vom Messpunkt in Richtung ihrer Quelle. Abstand, räumliche Feldänderung, Leitungsverlauf und angeschlossene Systeme liefern dabei wesentlich mehr Information als ein einzelner Messwert.
Ein Signal kann als Feld im Raum oder entlang einer Leitung auftreten
Elektromagnetische Aktivität direkt am Objekt

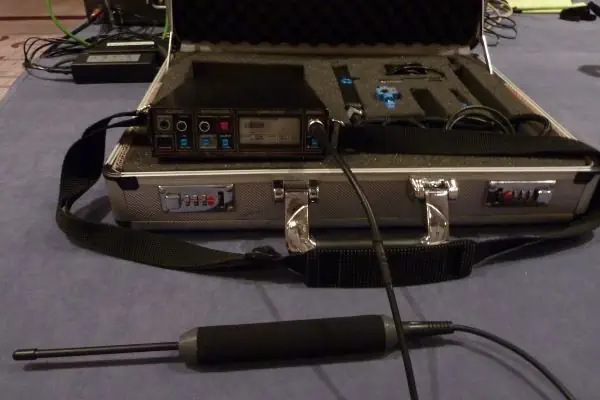

Elektronische Schaltungen, Leitungen und Funkbaugruppen können in ihrer unmittelbaren Umgebung elektrische oder magnetische Felder erzeugen. Eine Nahfeldsonde wird deshalb gezielt an einem Gerät, Gehäuse, Einbauort oder Leitungsabschnitt geführt.
Ändert sich die Anzeige auf kurzer Distanz deutlich, lässt sich der aktive Bereich enger eingrenzen. Die Messung erhält dadurch einen konkreten räumlichen Bezug.
Signalanteile innerhalb technischer Installationen
Elektrische Leiter können neben ihrer eigentlichen Aufgabe zusätzliche Signalanteile führen. Moderne Powerline-Systeme zeigen dieses Prinzip ebenso wie verschiedene Steuer-, Kommunikations- und Gebäudesysteme.
Ein auffälliger Signalanteil wird deshalb an mehreren geeigneten Punkten betrachtet und mit den angeschlossenen technischen Systemen verbunden.
Bei der Nahfeldmessung bewegt sich die Sonde zum möglichen Ursprung
Die Methode eignet sich zur lokalen Untersuchung eines bereits eingegrenzten Bereichs. Statt eine ganze Funklandschaft aus der Entfernung zu betrachten, wird unmittelbar an technischen Objekten gemessen.

Elektrische und magnetische Nahfelder liefern verschiedene Informationen
Eine H-Feldsonde reagiert auf lokale magnetische Feldanteile. Sie eignet sich beispielsweise zur räumlichen Eingrenzung elektromagnetischer Aktivität an Leiterbahnen, Leitungen und elektronischen Baugruppen.
Position und Orientierung der Sonde werden während der Untersuchung verändert. Dadurch lässt sich die räumliche Struktur eines Feldes genauer erfassen.
Eine E-Feldsonde erfasst lokale elektrische Feldkomponenten. Sie ergänzt die magnetische Messung bei Baugruppen, Gehäusen und anderen technisch interessanten Bereichen.
Die passende Sonde richtet sich nach Objekt, Frequenzbereich und technischer Fragestellung.
Die Feldstärke wird als räumlicher Verlauf gelesen
Ein einzelner hoher Wert liefert einen Prüfhinweis. Aussagekräftiger wird die Messung, sobald mehrere Positionen miteinander verbunden werden.
Leitungsbezogene Messungen folgen dem technischen Aufbau des Objekts
Der Prüfplan richtet sich nach den vorhandenen und zugänglichen Installationen. Nutzung, Gebäudetechnik und Schutzbedarf bestimmen, welche Leitungswege technisch relevant sind.
Eine Auffälligkeit auf einer Leitung wird über mehrere Messpunkte verfolgt
Die räumliche Zuordnung spielt auch hier eine zentrale Rolle. Ein Signal an einem einzelnen Messpunkt wird mit weiteren Punkten und den angeschlossenen Systemen verglichen.
Reguläre Elektronik erzeugt ebenfalls Felder und leitungsgebundene Signale
Moderne Gebäude besitzen eine komplexe elektrische Umgebung. Ein ungewöhnlicher Messwert wird deshalb mit den real vorhandenen technischen Systemen abgeglichen.
Datenübertragung über Stromleitungen erzeugt bewusst leitungsgebundene Kommunikationssignale.
Schaltnetzteile, Umrichter und andere elektronische Baugruppen können lokale elektromagnetische Emissionen verursachen.
Steuerungen und Sensorik können eigene Kommunikations- und Schaltsignale in der technischen Infrastruktur erzeugen.
Konferenz-, Telefon- und Mediensysteme besitzen reguläre Leitungs- und Feldaktivitäten, die dem Gerätebestand zugeordnet werden.
Beide Prüfwege lassen sich an derselben Fundstelle zusammenführen
Ein technischer Bereich kann sowohl lokale elektromagnetische Aktivität als auch einen auffälligen Signalanteil auf einer angeschlossenen Leitung zeigen. Diese Verbindung liefert zusätzliche Informationen.
Der Techniker kann dann prüfen, ob beide Messungen räumlich zu demselben Gerät oder Leitungsabschnitt führen. Physische Inspektion und weitere elektronische Messverfahren ergänzen die Zuordnung.
Aus zwei getrennten Messspuren entsteht so ein gemeinsamer technischer Prüfpunkt.
Definierte Testzustände können bei einzelnen Fragestellungen zusätzliche Hinweise liefern
Bei geeigneten leitungsgebundenen oder akustisch gekoppelten Szenarien kann eine kontrollierte Änderung des Betriebszustands oder ein definiertes Testsignal eingesetzt werden. Der Einsatz richtet sich nach dem konkreten technischen Aufbau.
Welche Information liefern Nahfeld- und Leitungsmessungen?
Sie eignet sich besonders für die Vertiefung eines bereits ausgewählten Geräts, Leitungsabschnitts oder technischen Einbauorts.
Sie liefern Informationen über Signalanteile auf zugänglichen Installationen und deren räumliche Verteilung innerhalb des Prüfbereichs.
Funkanalyse, physische Inspektion, NLJD, Thermografie und Kamerasuche erweitern den Sweep auf zusätzliche Übertragungs- und Einbauformen.
Die Messergebnisse werden mit weiteren TSCM-Verfahren abgeglichen
Eine lokal eingegrenzte Auffälligkeit schafft einen konkreten Ausgangspunkt für die nächste Untersuchung.
Dokumentiert wird der Weg von der Auffälligkeit bis zur technischen Quelle
Die Fundstelle gibt einem Messwert seinen Kontext
Bei der Nahfeldmessung kann die räumliche Position des Feldmaximums festgehalten werden. Bei einer leitungsbezogenen Prüfung kommen Messpunkt, Leitungsverlauf und angeschlossene Systeme hinzu.
Die Dokumentation verbindet diese Informationen mit den Ergebnissen der weiteren technischen Untersuchung.
Weitere Verfahren setzen an anderen technischen Eigenschaften an
Nahfeld- und Leitungsmessungen bilden einen eigenen Prüfweg innerhalb der technischen Lauschabwehr. Die folgenden Verfahren ergänzen diesen Blick.
