Akustische Kontrolle bei der Lauschabwehr: Übertragungswege von Gesprächen prüfen
Vertrauliche Sprache bewegt sich zunächst als Luftschall durch einen Raum. Trifft dieser Schall auf Wände, Glasflächen, Türen, Rohrleitungen oder andere Bauteile, kann ein Teil der Energie mechanische Schwingungen erzeugen. Die akustische Kontrolle untersucht, wo solche Schwingungen entstehen, wohin sie sich ausbreiten und an welchen Stellen sie technisch erfassbar bleiben.
Körperschallaufnehmer, definierte Messpositionen und kontrollierte Testsignale helfen dabei, den Weg einer akustischen Information durch das Objekt nachzuvollziehen. Das Ergebnis ist ein Profil der relevanten Übertragungspfade und ihrer möglichen Bedeutung für die Vertraulichkeit eines Raums.
Ein Gespräch kann einen messbaren Weg durch die Gebäudestruktur nehmen
Die erste relevante Stelle ist die akustische Ankopplung
Gespräche regen Oberflächen unterschiedlich stark an. Masse, Steifigkeit, Befestigung, Fläche und angrenzende Konstruktionen beeinflussen, welche Schwingungen innerhalb eines Bauteils entstehen.
Welche Bereiche erhalten bei der akustischen Kontrolle besondere Aufmerksamkeit?
Der Prüfplan orientiert sich am realen Aufbau des Objekts. Relevant sind vor allem Strukturen, die den geschützten Raum mit angrenzenden oder zugänglichen Bereichen verbinden.
Glasscheiben besitzen eine grosse zusammenhängende Fläche und können auf Luftschall mit messbaren mechanischen Schwingungen reagieren.
Rahmen, Beschläge und feste Anschlüsse verbinden mehrere Bauteile miteinander und können dadurch eigene Übertragungswege bilden.
Wandaufbau, Vorsatzschalen, Hohlräume und tragende Verbindungen beeinflussen die mechanische Ausbreitung innerhalb der Konstruktion.
Durchgehende metallische Leitungen verbinden verschiedene Raum- und Gebäudebereiche mechanisch miteinander und können Schwingungen weiterführen.
Kanäle, Durchführungen und offene Verbindungen können zusätzlich einen direkten akustischen Weg zwischen Bereichen schaffen.
Bauliche Verbindungen über Geschosse oder angrenzende Räume werden entsprechend der Schutzsituation in die Bewertung einbezogen.

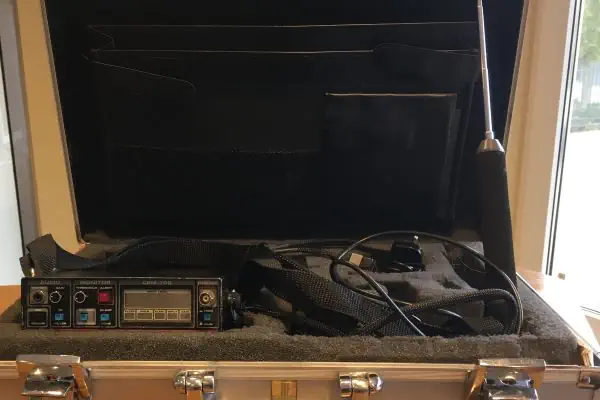

Was misst ein Körperschall- oder Kontaktaufnehmer?
Mechanische Bewegung wird in ein elektrisches Messsignal umgesetzt
Ein Kontaktaufnehmer wird an einer festen Oberfläche angekoppelt. Mechanische Schwingungen des Bauteils werden in ein elektrisches Signal gewandelt, verstärkt und anschliessend analysiert beziehungsweise akustisch beurteilt.
Für die Lauschabwehr lässt sich damit untersuchen, welche akustischen Anteile an einem bestimmten Punkt der Gebäudestruktur vorhanden sind. Mehrere Messpositionen ergeben ein räumliches Bild der Übertragung.
Dasselbe physikalische Prinzip erklärt auch das Sicherheitsrisiko: Ein geeignet angekoppelter Sensor kann Schwingungen einer Struktur erfassen, obwohl er sich ausserhalb des eigentlichen Gesprächsraums befindet.
Eine kontrollierte Messreihe zeigt den Verlauf der akustischen Energie
Der Prüfwert entsteht durch den Vergleich. Ein bekanntes akustisches Signal im Schutzraum wird an mehreren geeigneten Punkten der angrenzenden Struktur gemessen und räumlich eingeordnet.
Vier Merkmale helfen bei der akustischen Einordnung
Für den Abhörschutz zählt der erhaltene Gesprächsanteil
Ein Körperschallaufnehmer kann selbst schwache mechanische Bewegungen sichtbar beziehungsweise hörbar machen. Eine solche Messung beschreibt zunächst die akustische Kopplung zwischen Raum und Struktur.
Frequenzgang, Pegel und Störanteile zeigen anschliessend, welche Bestandteile des ursprünglichen Signals bis zum Messpunkt gelangen.
Für die Vertraulichkeit ist relevant, ob charakteristische Bestandteile von Sprache am erreichbaren Messpunkt erhalten bleiben und technisch ausgewertet werden können.
Eine sehr schwache, stark gestörte Restschwingung erhält deshalb eine andere Bewertung als ein klar strukturierter und reproduzierbarer Signalweg.
Umgebungseinflüsse werden vom eigentlichen Prüfpfad getrennt
Ein Kontaktaufnehmer reagiert auf mechanische Bewegung seiner Messstelle. Im realen Gebäude stammen solche Schwingungen aus vielen Quellen. Die Messreihe berücksichtigt deshalb den jeweiligen Betriebszustand des Objekts.
Lüftung, Pumpen, Heizungsanlagen und andere technische Systeme können kontinuierliche Schwingungen erzeugen.
Schritte, Türen und Arbeiten in angrenzenden Räumen erzeugen zeitlich wechselnde Körperschallanteile.
Strassenverkehr, Bahnen und andere äussere Quellen können über den Baukörper in einen Messpunkt einkoppeln.
Motoren, Ventilatoren, Drucker oder andere Geräte bilden lokale mechanische Quellen.
Der gleiche Pegel kann je nach Fundstelle eine andere Bedeutung haben
Der Bereich wird auf Materialaufbau, Anschlussstellen und mögliche Empfangspunkte untersucht. Auch der angrenzende Raum kann in die Bewertung einbezogen werden.
Weitere Messpunkte zeigen, wie sich die Schwingungsenergie entlang des Rohrsystems verändert und welche Bereiche dadurch verbunden werden.
Verglasung, Rahmen und Zugänglichkeit von aussen werden gemeinsam betrachtet. Die räumliche Situation beeinflusst die weitere Bewertung.
Die Fundstelle erhält zusätzlich eine physische und elektronische Untersuchung, um vorhandene Technik fachlich einzuordnen.
Schutzmassnahmen richten sich nach dem festgestellten Übertragungsweg
Aus dem Messbild kann sich ergeben, an welcher Stelle eine akustische Verbesserung den grössten Nutzen bringt. Die konkrete bauliche Umsetzung sollte zum jeweiligen Objekt und zur vorhandenen Gebäudetechnik passen.
Ein auffälliger Schallpfad kann weitere TSCM-Prüfungen steuern
Die akustische Untersuchung beschreibt einen Informationsweg durch den Raum oder die Gebäudestruktur. Weitere Verfahren prüfen, ob an einem relevanten Punkt zusätzliche technische Komponenten vorhanden sind.
Dokumentiert wird die Verbindung zwischen Quellraum und relevantem Messpunkt
Eine Schwachstelle wird durch ihren räumlichen Zusammenhang verständlich
Bei einem relevanten Befund können Quellbereich, angeregtes Bauteil, Übertragungsweg, Messposition und technische Bewertung gemeinsam dokumentiert werden.
Dadurch entsteht eine Grundlage für gezielte Schutzmassnahmen und spätere Vergleichsmessungen.
Akustische Kontrolle ergänzt die Suche nach technischer Überwachung
Innerhalb des Sweeps betrachtet jedes Verfahren eine andere physikalische Eigenschaft des Untersuchungsobjekts.
Erfahrungen mit unserer technischen Lauschabwehr
Häufige Fragen zur akustischen Kontrolle bei der Lauschabwehr
Was wird bei der akustischen Kontrolle untersucht?
Was ist Körperschall?
Wie funktioniert ein Kontakt- oder Körperschallmikrofon?
Können Gespräche über eine Wand messbar sein?
Können Rohrleitungen Körperschall weiterleiten?
Was bedeutet akustische Ankopplung?
Wie wird ein verdächtiger Schallweg lokalisiert?
Bedeutet eine messbare Schwingung bereits ein Sicherheitsproblem?
Welche Schutzmassnahmen können sich aus der Untersuchung ergeben?
Welche Verfahren ergänzen die akustische Kontrolle?
