Non-Linear Junction Detector: Elektronische Strukturen im Raum lokalisieren
Ein Non-Linear Junction Detector, kurz NLJD, erzeugt beim Sweep eine Art Reaktionskarte des untersuchten Bereichs. Das Gerät regt einen Prüfpunkt mit einem definierten Hochfrequenzsignal an und wertet harmonische Rückantworten aus, wie sie an nichtlinearen elektronischen Übergängen entstehen können.
Dadurch lassen sich technisch interessante Stellen auch dann untersuchen, wenn dort gerade keine Funkübertragung stattfindet. Der NLJD meldet dabei eine nichtlineare Struktur. Welche Elektronik sich an dieser Stelle befindet und welche Funktion sie besitzt, wird anschliessend mit weiteren Prüfungen geklärt.
Der NLJD macht aus einer Fläche eine Karte technisch interessanter Stellen
Genau diese räumliche Zuordnung ist der praktische Wert des Verfahrens. Der Techniker sucht zunächst eine Reaktion und verkleinert anschliessend den Prüfbereich. Aus einer Wandfläche kann so beispielsweise ein enger Ausschnitt werden, aus einem Möbelstück eine einzelne Kante oder aus einem technischen Gehäuse ein bestimmter Bereich.
Die Reaktionskarte beschreibt zunächst eine elektromagnetische Eigenschaft. Erst die spätere Untersuchung verbindet diese Eigenschaft mit einem realen Bauteil.
Was reagiert auf das Prüfsignal eines Non-Linear Junction Detectors?
Halbleiterübergänge besitzen nichtlineare elektrische Eigenschaften. Werden sie mit einem geeigneten Hochfrequenzsignal angeregt, können harmonische Frequenzanteile entstehen, die der NLJD empfängt und auswertet.
Eine NLJD-Prüfung lebt von einem reproduzierbaren Suchraster

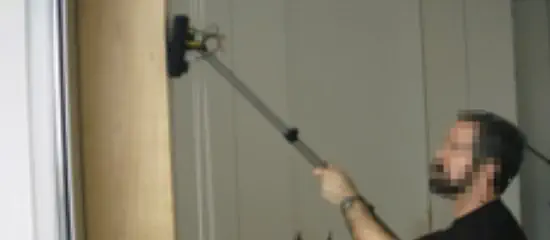

Elektronik kann klein sein. Eine einzelne Stichprobe an wenigen Stellen würde deshalb wenig Aussage liefern. Der Techniker führt die Sonde kontrolliert über die ausgewählten Flächen und verändert den Prüfbereich nur in nachvollziehbaren Schritten.
Vier Merkmale formen das Reaktionsprofil einer Fundstelle
Der Messwert allein reicht für die technische Einordnung kaum aus. Aussagekräftiger wird die Reaktion durch ihre räumliche Form und ihr Verhalten während wiederholter Prüfungen.
Die Stärke der gemessenen harmonischen Rückantwort wird gemeinsam mit Abstand und eingestellter Sendeleistung betrachtet.
Eine punktförmige Reaktion liefert ein anderes räumliches Bild als eine ausgedehnte technische Struktur.
Wiederholte Messungen aus angepassten Positionen helfen bei der räumlichen Bestätigung des Prüfpunktes.
Einbausituation, Metallteile, Verbindungen und bekannte Elektronik verändern die Interpretation des Messbildes.
Das Verhältnis der harmonischen Antworten liefert zusätzliche Hinweise
Elektronische und andere nichtlineare Übergänge können unterschiedlich reagieren
Professionelle NLJD-Systeme werten typischerweise mehrere harmonische Komponenten aus. Halbleiterübergänge können dabei ein anderes Antwortverhältnis zeigen als bestimmte metallische Kontaktstellen, Oxidschichten oder korrodierte Verbindungen.
Dieses Verhältnis unterstützt die technische Einordnung. Der räumliche Befund bleibt dabei ebenso relevant: Was befindet sich an der Stelle, wie gross ist der reagierende Bereich und lässt sich die Antwort wiederholen?
Die Harmonischen liefern damit eine weitere Informationsebene innerhalb des Reaktionsprofils.
Welche Prüfbereiche profitieren besonders von einer NLJD-Untersuchung?
Die Methode eignet sich vor allem dort, wo eine elektronische Struktur innerhalb oder hinter einem Objekt vermutet werden kann und eine direkte Sichtprüfung begrenzt ist.
Grössere Flächen lassen sich zunächst systematisch auf lokal begrenzte elektronische Reaktionen untersuchen.
Geeignete Oberflächen können auf dahinterliegende nichtlineare Strukturen geprüft werden, soweit Material und Einbautiefe eine Messung zulassen.
Objekte mit unbekanntem Innenaufbau können vor einer weitergehenden physischen Untersuchung einen zusätzlichen technischen Prüfhinweis liefern.
Bei bestehender Technik hilft die räumliche Zuordnung dabei, erwartbare Elektronik von ungewöhnlichen zusätzlichen Reaktionspunkten zu unterscheiden.
Ein lokaler Messhinweis kann die physische oder endoskopische Prüfung eines angrenzenden Hohlraums gezielt steuern.
Elektronische Recorder oder Steuerungen benötigen für eine NLJD-Reaktion keine laufende Funkübertragung.
Warum erzeugt ein NLJD auch bei regulären Strukturen Messreaktionen?
Gebäude und Einrichtungen enthalten zahlreiche elektronische und materialbedingte Nichtlinearitäten. Die technische Arbeit beginnt deshalb mit der Lokalisierung und setzt sich mit der Ursachenklärung fort.
Die Fundstelle bestimmt den nächsten Prüfschritt
Eine NLJD-Reaktion wird durch weitere Prüfungen verifiziert
Die lokal eingegrenzte Stelle bildet den Ausgangspunkt. Nun wird geprüft, welche reale Struktur dort vorhanden ist und ob ihre Funktion zur normalen Nutzung des Objekts passt.
Die Reaktion lässt sich einer regulären technischen Baugruppe oder Installation im Prüfbereich zuweisen.
Die Fundstelle wird enger lokalisiert und mit geeigneten zusätzlichen Verfahren untersucht.
Ein zusätzlicher elektronischer Aufbau wird hinsichtlich Anschlüssen, Funktion, Einbauort und möglicher Kommunikationswege weiter analysiert.
Sechs Schritte führen von der Fläche zur identifizierten Ursache
Die lokalisierte NLJD-Reaktion steuert weitere TSCM-Prüfungen
Der besondere Nutzen des Verfahrens liegt in der räumlichen Eingrenzung. Sobald ein kleiner Prüfbereich feststeht, können andere Methoden genau dort ansetzen.
Welche Informationen liefert der NLJD innerhalb einer Lauschabwehr?
Der Prüfbereich wird aktiv durch das Messgerät angeregt. Dadurch hängt die NLJD-Messung nicht davon ab, dass eine dort vorhandene Elektronik gerade selbst ein Funksignal aussendet.
Das ist besonders wertvoll bei lokal speichernden, abgeschalteten oder zeitweise inaktiven elektronischen Baugruppen.
Der NLJD bestimmt über seine Messreaktion weder den Zweck noch die konkrete Geräteart. Reguläre Elektronik und bestimmte materialbedingte Übergänge können ebenfalls reagieren.
Fundort, Reaktionsprofil, physische Untersuchung und weitere TSCM-Messungen führen zur technischen Zuordnung.
Dokumentiert wird die Verbindung zwischen Reaktion und realer Ursache
Ein Messsignal erhält seinen Wert durch die räumliche Zuordnung
Bei einer relevanten Reaktion können Position, reagierender Bereich und Ergebnis der anschliessenden Prüfung dokumentiert werden.
Damit lässt sich später nachvollziehen, welche technische Auffälligkeit festgestellt wurde und welche reale Struktur sie verursacht hat.
Weitere Prüfverfahren untersuchen andere technische Eigenschaften
Der NLJD erweitert die Untersuchung um die Suche nach nichtlinearen elektronischen Strukturen. Andere Verfahren betrachten Funkübertragungen, physische Einbauten oder lokale Felder.
